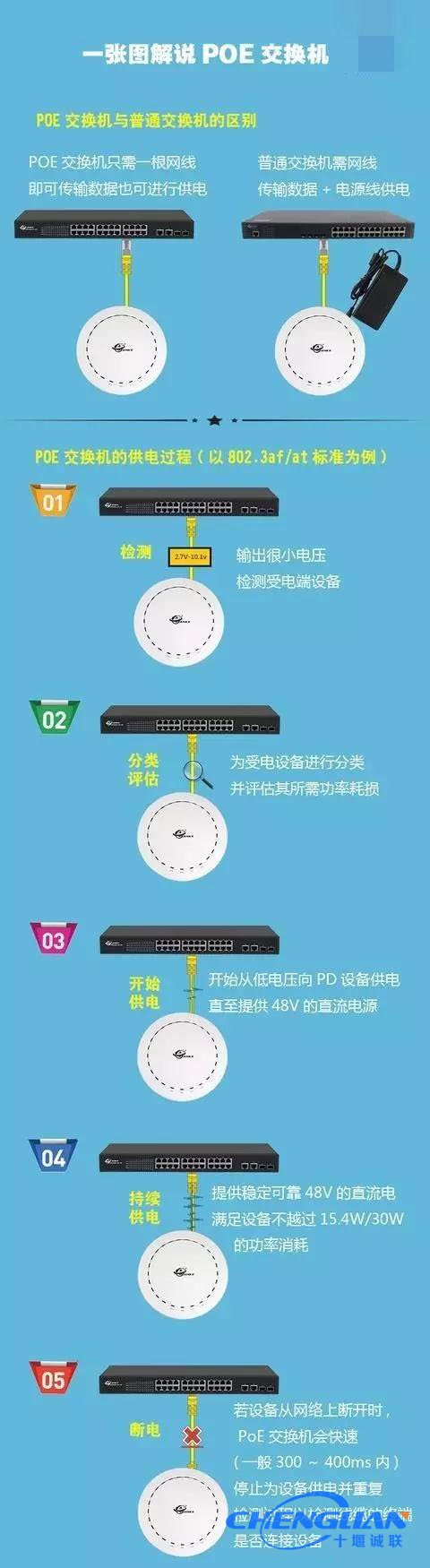

什么是POE交換機,一張圖讓你知道

很多朋友多次提到什么是poe交換機，poe交換機主要特點是什么，其實這個我們在以往的文章中多次提到過，為了更容形的了解，我們今天就進行詳細的了解。


PoE交換機的介紹及作用：

       一個典型的以太網供電系統，在配線柜里保留以太網交換機設備，用一個帶電源供電集線器(Midspan HUB)給局域網的雙絞線提供電源。在雙絞線的末端，該電源用來驅動電話、無線接入點、相機和其他設備。為避免斷電，可以選用一個UPS。

       可通過網線為無線AP、網路攝像頭、網路電話機、掌上電腦等PoE終端設備供電，傳送距離可達100m，安裝簡單，即插即用。非常適合無線城市、安防監控等行業使用。

PoE交換機問答：

1、PoE供電穩定嗎？

　　從技術角度來講，PoE的技術發展多年，目前已經處于非常成熟的階段。但由于目前監控市場迫于成本壓力，選用的PoE交換機或者線材品質過于低劣，再或者方案設計本身就不合理，導致采用PoE供電的項目維護的工作量特別大，所以工程商普遍存在PoE供電不穩定的觀點。

　　網絡監控項目，不同于普通的網絡綜合布線，數據傳輸量非常大，功率高，且要求全天候不間斷工作，采用有品質保證的PoE設備和線材是整個系統穩定的保證。

2、PoE供電方案的優勢？

a、簡化布線、節省人工成本

　　一根網線同時傳輸數據和供電，PoE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間。

b、安全方便

　　PoE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。用戶可以安全地在網絡上混用原有設備和PoE設備，這些設備能夠與現有以太網電纜共存。

c、便于遠程管理

　　像數據傳輸一樣，PoE可以通過使用簡單網管協議(SNMP)來監督和控制該設備。這個功能可以提供諸如夜晚關機、遠端重啟之類的功能。

3、PoE供電技術在工程應用中存在哪些風險或劣勢？

a、功率不足，受電端帶不動：802.3af標準(PoE)輸出功率小于15.4W，對于一般IPC來說足夠了，但對于球機等大功率的前端設備而言，輸出的功率達不到要求。

b、風險過于集中：通常來說，一臺PoE交換機同時會給多個前端IPC進行供電，交換機的POE供電模塊任何故障都會導致所有的攝像機無法工作，風險過于集中。

c、設備、維護成本高：相對于其他供電方式，PoE供電技術會增加售后維護工作量，從安全穩定的意義上來說，單獨供電的穩定性、安全性最好。

4、如何選擇PoE交換機？

a、需要給多大功耗的設備供電：PoE交換機采用的標準不同，輸出功率也會不同，比如：IEEE802.3af最大不超過15.4W，由于傳輸線材的損耗，能給最大功耗不超過12.95W的設備供電。遵循IEEE802.3at標準的PoE交換機，能給最大功耗不超過25W的設備供電。

b、最多能給多少個設備供電：PoE交換機的一個重要指標，就是PoE供電的總功率。在IEEE802.3af標準下，如果一臺24口PoE交換機的PoE供電總功率達到了370W，那么就能夠供滿24個端口(370/15.4=24)，但如果是按照IEEE802.3at標準的單口最大供電功率30W計算，同時最多就只能給12個端口供電了(370/30=12)。

c、 需要接口數、是否帶光纖口、帶不帶網管、速率(10/100/1000M)。

5、PoE供電的安全傳輸距離？網線的選擇有哪些建議？

POE供電的安全傳輸距離100米，建議使用超五類全銅網線。

POE供電網線要求這個問題只在中國等假貨便宜貨橫行的國家是個問題，在很多發達國家不是問題。POE IEEE 802.3af標準要求PSE輸出端口的輸出功率為15.4W或者15.5W， 傳輸100米后的PD設備接受功率必須不小于12.95W，按照802.3af典型電流值為350ma計算，100米網線的電阻必須為(15.4-12.95W)/350ma = 7歐姆或者(15.5-12.95)/350ma = 7.29歐姆。

而標準網線是天然就滿足這個要求的，IEEE 802.3af poe供電標準本身就是以標準網線測定的。而只所以會產生POE供電網線要求這個問題，是因為市面上的很多網線都是非標準網線，不是嚴格按照標準網線的要求來生產的。市面的非標準網線材質主要有銅包鋼、銅包鋁、銅包鐵等，這些網線的阻值大，都不適合POE供電。POE供電必須使用無氧銅材質的網線，即標準網線。

　　PoE供電技術對線材的要求高，建議在監控項目中，千萬不要在線材上省成本，得不償失。
